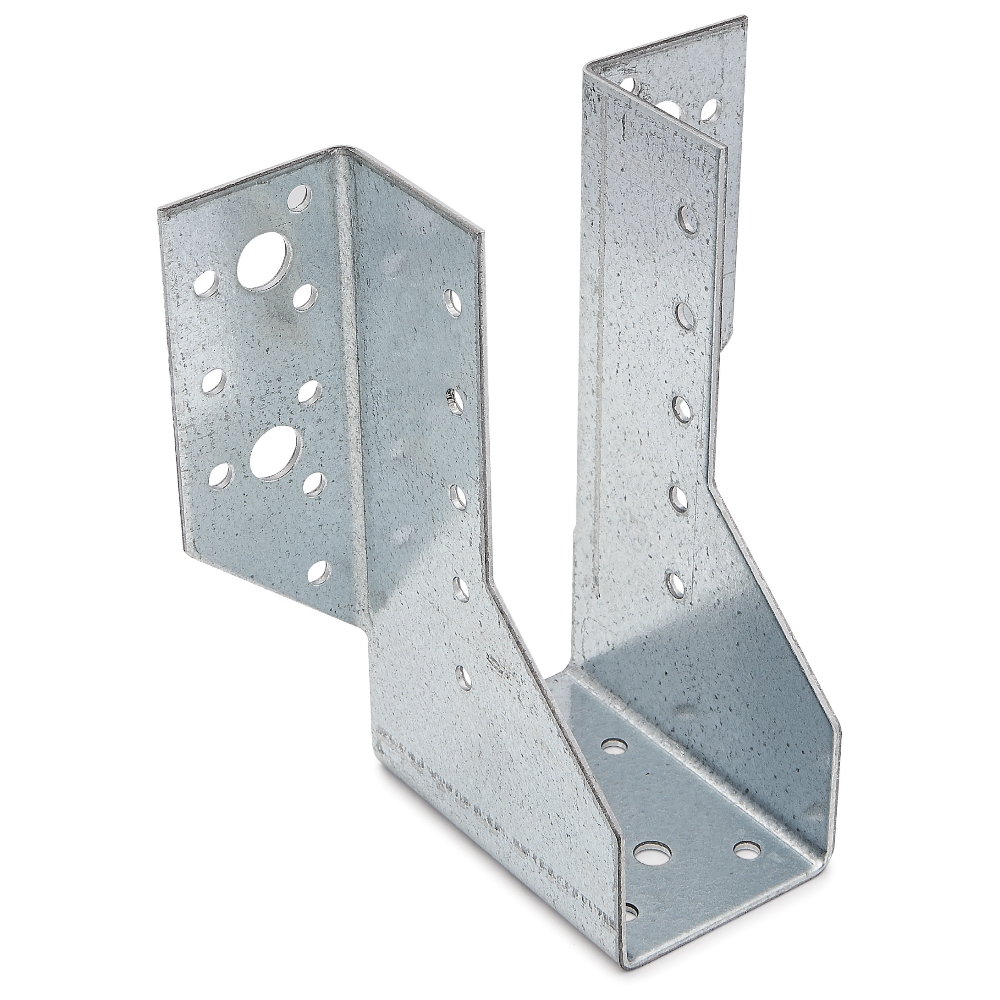

BALKSKO JH 48X136X2,0 (833249)

Balksko JH FAST CC

Balksko JH används vid anslutning av balkar i samma plan och vid anslutning mellan pelare och balk. Balkskons höjd ska motsvara minst 2/3 av sekundärbalkens höjd. Min 20 mm från överkant balk till spikhål. Beslagsbredd får överstiga balkbredd med högst 3 mm. Balkskon är försedd med både spik- och bulthål och kan monteras i trä, betong, lättbetong, tegel eller stål. 45x137 och 48x136 finns även i rostfritt utförande. För fastsättning används ankarspik 4,0 eller ankarskruv 4,8. Till bulthålen används M8- eller M10-bult.

Material: Varmförzinkad stålplåt S250GD+z275.
Spikhål: Ø 5,0 mm
Bulthål: Ø 9,0 mm, Ø 11,0 mm

Dokument:
Kataloginfo
Artikelnr Beteckning Dimension BxHxT mm Flik mm Bulthål mm Rek Max balkhöjd Antal/fp
833240 JH 36x142x2,0 38 11 213 40 #
833246 JH 45x96x2,0 35 9 144 50 #
833242 JH 45x137x2,0 38 11 205 30 #
833244 JH 45x168x2,0 38 11 252 30 #
833245 JH 45x197x2,0 40 11 295 20 #
833253 JH 48x95x2,0 35 9 142 50 #
833249 JH 48x136x2,0 38 11 204 30 #
833250 JH 48x166x2,0 38 11 249 30 #
833252 JH 48x226x2,0 40 11 339 20 #
833255 JH 51x105x2,0 35 9 157 50 #
833256 JH 51x135x2,0 38 11 202 30 #
833257 JH 51x164x2,0 38 11 246 30 #
833258 JH 51x195x2,0 40 11 292 20 #
833296 JH 56X222X2,0 38 11 303 15
833260 JH 60x160x2,0 38 11 240 25
833261 JH 60x190x2,0 40 11 285 20
833262 JH 66x217x2,0 40 11 325 15
833264 JH 73x124x2,0 38 11 186 30
833267 JH 73x153x2,0 38 11 229 25
833270 JH 90x145x2,0 38 11 217 30
833273 JH 90X205x2,0 40 11 307 15
833275 JH 98x141x2,0 38 11 211 25
833278 JH 115x162x2,0 38 11 243 20 #
833279 JH 115x192x2,0 38 11 288 10
833281 JH 140x180x2,0 38 11 270 10
